Kabelwartels worden op allerlei plekken gebruikt; van productieomgevingen tot buiteninstallaties. Waar de wartel ook wordt toegepast, het doel blijft altijd hetzelfde: het veilig doorvoeren van kabels. Welke mate van bescherming en afdichting de wartel moet bieden, is situatieafhankelijk. Lees in deze blog hoe je met behulp van de IP-code de kabelwartel kiest die bestand is tegen de omstandigheden in jouw specifieke situatie.
Bestand zijn tegen externe condities
Of het nu gaat om voedingskabels of databekabeling; adequate bescherming van kabels is essentieel om gevaarlijke situaties te voorkomen. Wanneer een kabel namelijk niet goed beschermd is tegen externe condities, kan er kortsluiting ontstaan. Ga daarom altijd na wat de condities zijn in de omgeving waar je een behuizing met een kabelwartel installeert. Waar komt de wartel mee in aanraking? Er kan van alles op jouw behuizing afkomen: corrosieve stoffen, straling (EMC), trilling, maar ook stof en vocht.
IP-classificatie wijst de weg
Om in de mate van bescherming met betrekking tot stof en vocht orde en duidelijkheid te scheppen, is elke wartel met een IP-beschermklasse gecertificeerd. De IP-classificatie wordt internationaal toegepast om beschermingsgraden van elektrische apparaten of omhulsels aan te geven. Zo ook bij schakelkasten en kabelwartels. IP maakt duidelijk in hoeverre de kabelwartel bestendig is tegen water, stof en voorwerpen. De IP-beschermingsgraad wordt aangegeven met twee cijfers die ieder hun eigen betekenis hebben.
- Het eerste cijfer
Het eerste cijfer geeft de beschermingsgraad aan tegen aanraken en binnendringen van stof en voorwerpen. Afhankelijk van het soort, de grootte en de vorm van het voorwerp wordt het eerste cijfer van de beschermklasse bepaald. Ook de mate van stofbestendigheid wordt hierin meegenomen. (zie tabel) - Het tweede cijfer
Het tweede cijfer geeft de beschermingsgraad aan tegen vocht. Hierin bestaan veel verschillende gradaties: in hoeverre is de kabelwartel bestand is tegen: waterdruppels, spatwater, waterstralen of zelfs tegen onderdompeling? (zie tabel)

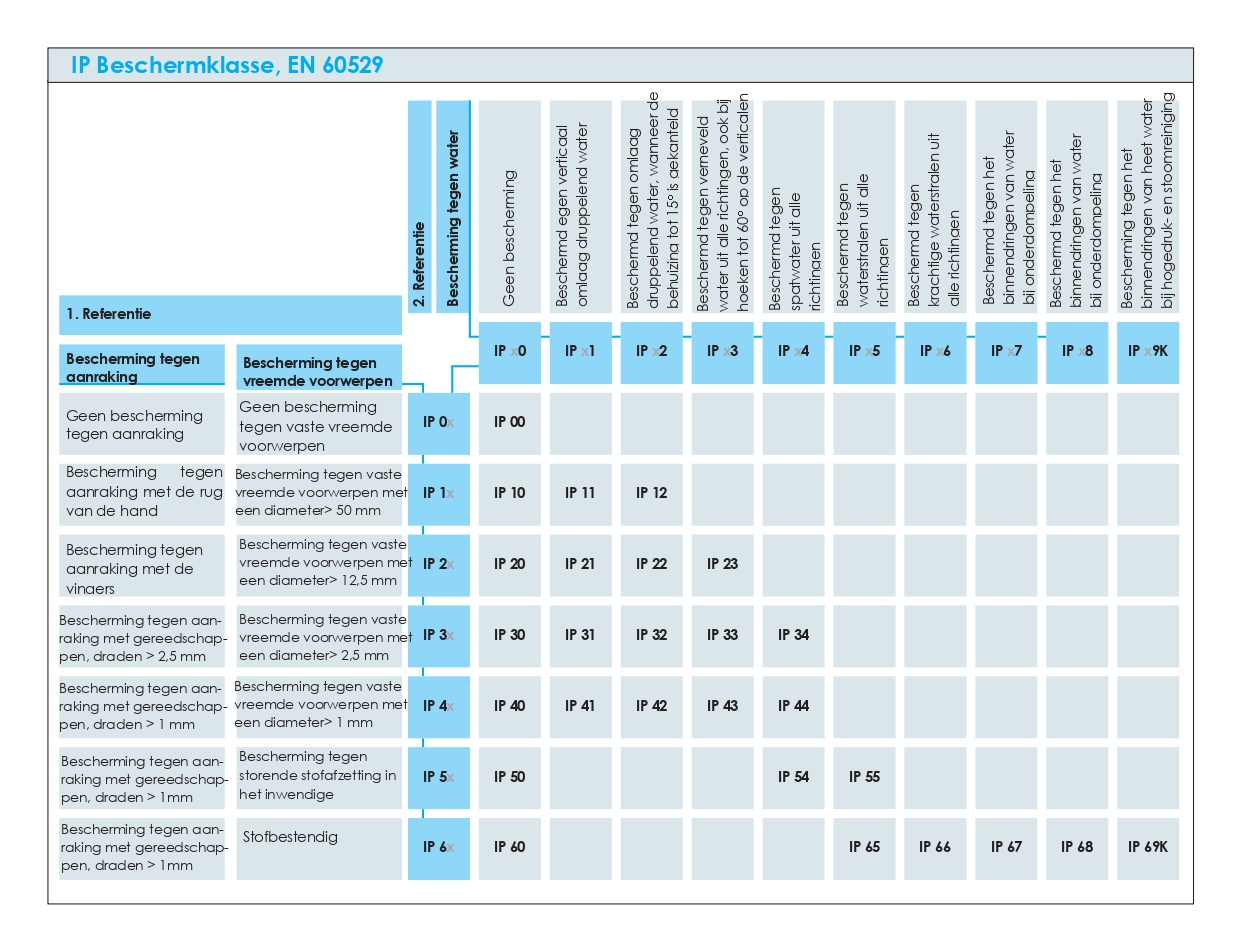

Zo is een kabelwartel met de waarde IP65 bijvoorbeeld bestendig tegen stof en waterstralen uit alle richtingen. Voor de betekenis van alle waarden, zie de onderstaande tabel.
Om het functioneren van jouw kastsystemen en kabels te waarborgen, is het dus belangrijk dat je een kabelwartel kiest met de juiste IP-beschermklasse. Al onze kasten en kabelwartels zijn volgens de IP-norm gecertificeerd.
Vragen over kabelwartels?
Of wil je liever samen met onze productspecialist doornemen welke IP-beschermklasse je nodig hebt in jouw situatie? Neem contact met ons op.
